أحذية العمود

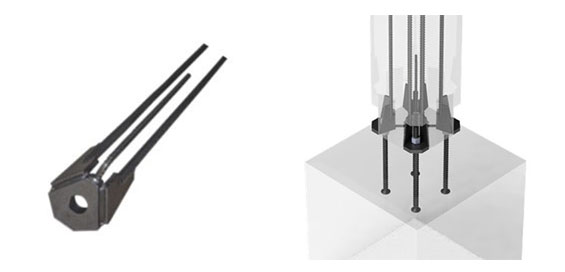

أحذية أعمدة Chontan التي توفرها الصين هي الأجهزة التي يتم استخدامها لتوصيل الأعمدة الخرسانية مسبقة الصب إلى الأسس أو الأعمدة الأخرى بطريقة سريعة وآمنة. عادة ما يتم إلقاؤها في الأعمدة ، بينما يتم تضمين مسامير المرساة في الأسس أو الهياكل الأخرى.
إرسال استفسار
وصف المنتج
يمكن أن توفر أحذية الأعمدة اتصالات قاسية تقاوم اللحظة التي تلغي الحاجة إلى تسوية مؤقتة وتقليل وقت البناء. يمكن استخدام أحذية الأعمدة لأنواع مختلفة من أعمدة الصب ، مثل الأعمدة المربعة أو المستطيلة أو الدائرية.

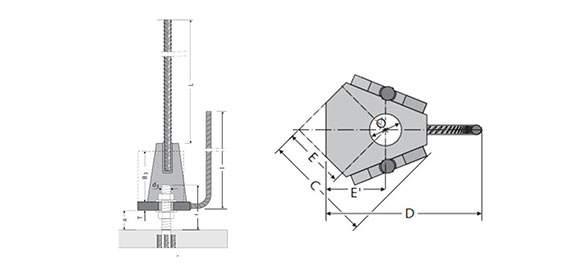

تحديد
|
شفرة |
البعد (مم) |
قيمة التصميم الإجهاد الشد |
|||||||
|
B |
C |
D |
E |
Ø |
T |
a |
f |
كيلوغرام |
|
|
JCS-16-640 |
80 |
87 |
135 |
50 |
27 |
15 |
50 |
105 |
61.7 |
|
JCS-20-830 |
90 |
95 |
142 |
50 |
30 |
20 |
50 |
115 |
96.3 |
|
JCS-24-905 |
100 |
106 |
150 |
50 |
35 |
25 |
50 |
130 |
138.7 |
|
JCS-30-1100 |
115 |
119 |
188 |
50 |
40 |
35 |
50 |
150 |
220.4 |
|
JCS-39-1450 |
145 |
157 |
245 |
60 |
55 |
45 |
50 |
165 |
383.4 |
|
JCSH-M30-1200 |
125 |
134 |
220 |
50 |
45 |
45 |
50 |
165 |
299 |
|
JCSH-M36-1650 |
155 |
157 |
245 |
60 |
55 |
50 |
55 |
165 |
436 |
|
JCSH-M39-1650 |
175 |
172 |
267 |
60 |
55 |
55 |
55 |
185 |
520 |
|
JCSH-M45-2070 |
175 |
207 |
317 |
60 |
65 |
60 |
65 |
195 |
696 |
|
JCSH-M52-2290 |
175 |
232 |
366 |
60 |
70 |
70 |
70 |
240 |
937 |

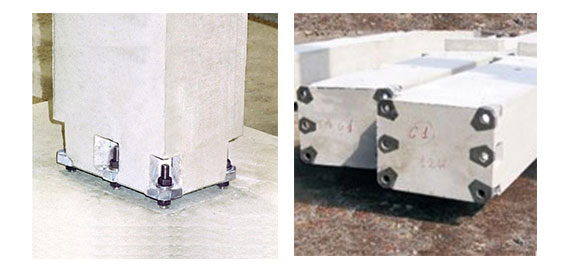

مجال التطبيق:
·
·
·
وظيفة
 ¢
 ¢
 ¢
